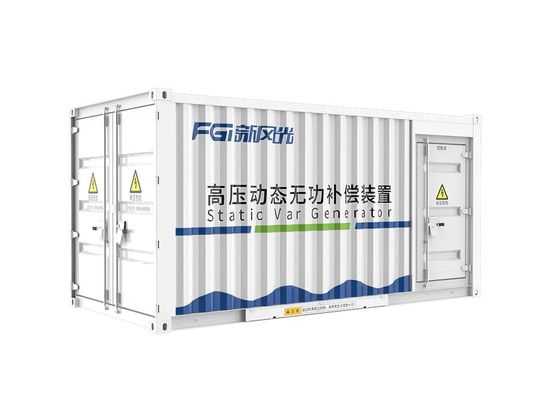

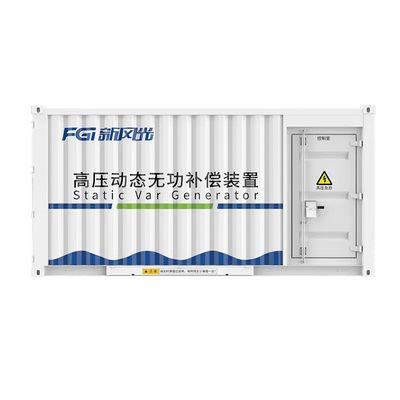

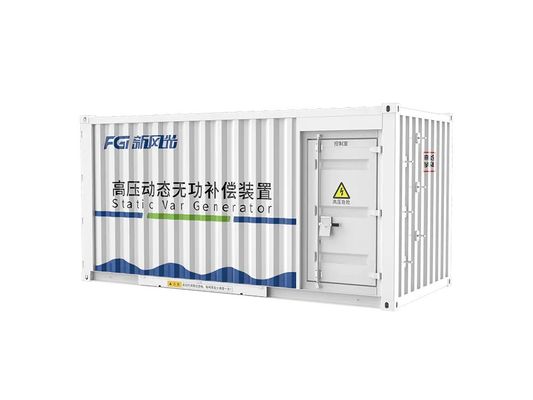

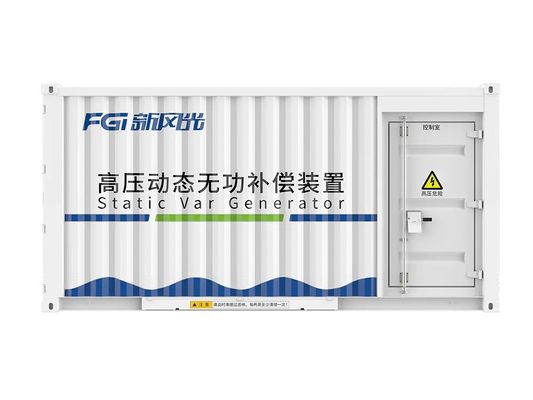

6 kV SVG (gerador de var estático) de tipo externo

Dimensões


• Resposta rápida, na vanguarda:

A série completa utiliza a teoria da potência reativa instantânea com um tempo de resposta do controlador ≤ 1 ms e um tempo de resposta da potência total ≤ 5 ms,tornando-o ideal para aplicações que exigem tempos de resposta de potência reativa rigorosos, tais como laminagem de aço, fabricação de aço, elevação e cargas de impacto.

• Supressão de Sequência Negativa, Sistema Equilibrado:

O sistema compensa a corrente de sequência negativa causada por desequilíbrios de carga, garantindo uma corrente trifásica equilibrada e melhorando a qualidade da energia na rede.

• Modos de funcionamento múltiplos:

Suporta vários modos de funcionamento para satisfazer diferentes necessidades: potência reativa constante, fator de potência constante, tensão constante, compensação de sequência negativa, etc.Permite a mudança de modo online ou curvas personalizadas conforme as necessidades do cliente.

• Mitigação Harmônica para a Segurança:

Compensa efetivamente os harmônicos até à 13a ordem, reduzindo os riscos de dispositivos de proteção com mau funcionamento, danos no módulo do condensador, superaquecimento do transformador, instabilidade do motor,e interferência nas comunicações.

• Transmissão de energia de longa distância, redução de perdas e estabilização de tensão:

Os dispositivos SVG instalados em linhas de transmissão longas melhoram a tensão, reduzem as perdas e fornecem uma regulação rápida da potência reativa em condições de falha, aumentando a estabilidade do sistema.

• Compensação precisa, transformando penalidades em recompensas:

O SVG ajusta a potência reativa para manter o fator de potência nos níveis alvo, evitando penalidades por baixo fator de potência ou sobrecompensação que possam causar instabilidade na rede.

• Proteção integral, operação sem preocupações:

Três níveis de proteção (nível de dispositivo, sistema e componente), com tempos de resposta rápidos, protegem o dispositivo de falhas como sobrecorrência ou sobrecarga.

• Gravação completa e análise inteligente:

Monitorização em tempo real da corrente e da tensão de entrada/saída com exibição da forma de onda, análise harmônica e fácil acesso aos dados do sistema para solução eficaz de problemas.

• Gravação de caixas pretas para diagnóstico preciso:

Registre automaticamente 200 pontos (100 ms) de dados antes e após as ações de proteção para manutenção rápida e diagnóstico de falhas.

• Interfaces ricas, Plug and Play:

Suporta interfaces de comunicação Ethernet, RS485, CAN e fibra óptica, com protocolos como MODBUS, ProfiBUS e IEC61850 para monitoramento e operação remotos.

• Projeto modular para fácil instalação e manutenção:

As unidades de potência e os sistemas de controlo modulares facilitam a produção em grande escala e a instalação e manutenção no local.

• Compatível com a segurança e de fácil manutenção:

Projetado para uma operação em linha segura sem necessidade de paragem, facilitando a substituição de filtros e a verificação de dados enquanto o equipamento estiver em funcionamento.

• Sistema de alerta precoce, operação sem problemas:

Monitora a temperatura de cada unidade de energia, e aciona alarmes se a temperatura exceder os limiares definidos, evitando problemas como falha do ventilador ou entupimento do filtro.

• Colaboração multi-unidade, fácil expansão:

Suporta a operação paralela de várias unidades SVG para uma fácil expansão da capacidade sem interrupções do sistema.

• Adaptabilidade às flutuações de tensão:

O SVG pode ajustar-se automaticamente a quedas ou aumentos de tensão dentro da gama de padrão nacional, retomando a operação normal sem intervenção manual.

• Repressão de ondulações e flutuações de tensão:

Compensa efetivamente as flutuações de tensão e os piscares causados por mudanças de carga, como fornos de arco, moinhos de laminação e compressores.

• Fornecimento de energia duplo para estabilidade:

Opções de fonte de alimentação dupla (380 VAC, 2200 VAC ou 220 VDC) com comutação ininterrupta e trocável a quente em caso de interrupção de energia.

• Compatibilidade eletromagnética:

O gabinete é concebido com características anti-interferência e passa em testes EMC, garantindo um desempenho fiável em ambientes eletricamente ruidosos.

• Proteção contra poeira e água (IP65):

O equipamento com classificação IP65 está disponível para ambientes adversos com alto teor de poeira ou umidade, oferecendo uma proteção superior.
