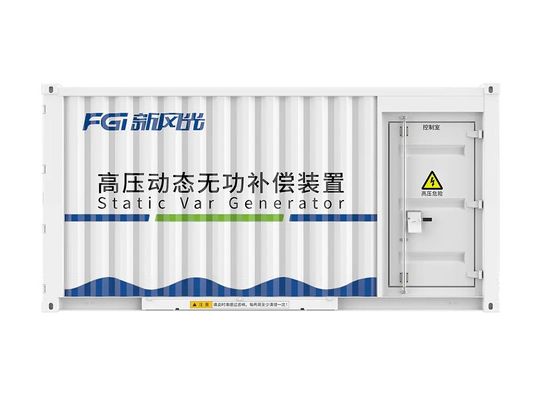

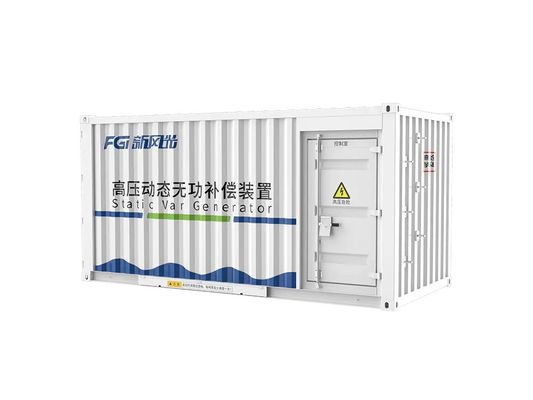

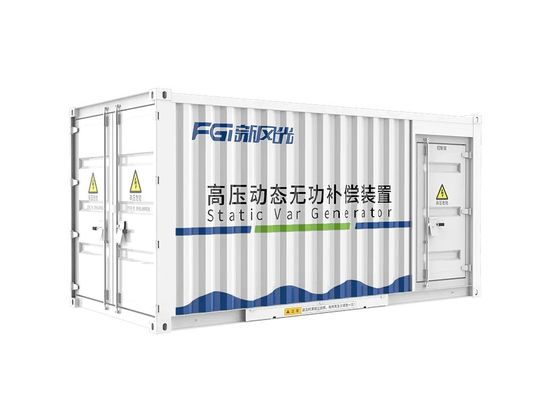

FGI Outdoor IP44 10kV SVG de alta tensão com maior durabilidade e controle de precisão

FGI Outdoor IP44 10kV SVG de alta tensão com maior durabilidade e controle de precisão

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Documento:

FGI SVG STATCOM profile.pdf

Destacar:

SVG de alta tensão de 10 kV

Gerador de Var estático de 10 kV

Gerador de Var estático externo SVG

Descrição do produto

FGI Outdoor IP44 10kV SVG de alta tensão com maior durabilidade e controle de precisão

Dimensões

Gerador de Var estático de 10 kV (SVG) Tipo arrefecido a ar
Classe de tensão ((kV)	Capacidade nominal ((Mvar)	Dimensão - Não, não, não.	Peso ((kg)	Tipo de reator
10	0.5- Não.0.9	320023502591	3000	Reator de núcleo de ferro
	1.0~4.0	520024382591	5500 ~ 6300	Reator de núcleo de ferro
	5.0- Não.6.0	520024382591	6700- Não.6850	Reator de núcleo de ferro
	7.0- Não.12.0	670024382591	6900- Não.6950	Reator de núcleo de ar
	13.0- Não.21.0	970024382591	8000- Não.12000	Reator de núcleo de ar

Gerador de Var estático de 10 kV (SVG) Tipo refrigerado a líquido
Classe de tensão ((kV)	Capacidade nominal ((Mvar)	Dimensão - Não, não, não.	Peso ((kg)	Tipo de reator
10	1.0- Não.15.0	580024382800	8200- Não.9200	Reator de núcleo de ar
10	16.0- Não.25.0	930024382800	13000- Não.15000	Reator de núcleo de ar

Vantagens

Utiliza uma estrutura de três níveis (topologia), reduzindo o estresse de tensão em IGBTs individuais e diminuindo o du/dt.

- Não.

Emprega um circuito de filtro LCL, que absorve harmonicos de alta frequência.

- Não.

Velocidade de resposta rápida, com um tempo de resposta total de aproximadamente 3,8 ms.

- Não.

A plataforma de hardware é construída utilizando componentes de fabricantes de renome internacional, garantindo efetivamente a qualidade do produto.
Projeto de amostragem analógica de alta precisão.

Aplicação

Os produtos da série FGSVG podem ser amplamente utilizados na indústria petroquímica, sistema de energia, metalurgia, ferrovias eletrificadas, construção urbana e outras indústrias, tais como vários motores assíncronos,Transformadores, conversores de tiristor, conversores de frequência, fornos de indução, equipamentos de iluminação, fornos de arco elétrico, locomotivas elétricas, elevadores, guindastes, máquinas de estampagem, guindastes, elevadores, turbinas eólicas,elevadores, máquinas de soldadura elétricas, fornos de resistência, fornos de fundição de quartzo e outros equipamentos fornecem soluções de compensação e filtragem de potência reativa de alta qualidade e fiabilidade.

Os produtos da série FGSVG podem melhorar a capacidade de transmissão de energia, reduzir a perda de energia, compensar a potência reativa, controlar harmônicos, suprimir piscar, estabilizar a tensão da rede, equilibrar o sistema trifásico,alterar as características de amortecimento do sistema e melhorar a estabilidade do sistema;.

Modo de dissipação de calor

Especificações técnicas

Nome	Especificações
Voltagem nominal	6 kV±10%- Não.35 kV ± 10% r
Voltagem do ponto de avaliação	6 kV±10%- Não.35 kV ± 10% r
Voltagem de entrada	0.9 ~ 1.1pu; LVRT 0pu ((150ms), 0.2pu ((625ms)
Frequência	50/60 Hz; permitir flutuações de curta duração
Capacidade de produção	± 0,1 Mvar- Não.± 200 Mvar
Potência de arranque	± 0,005Mvar
Resolução da corrente de compensação	0.5A
Tempo de resposta	< 5 ms
Capacidade de sobrecarga	> 120% 1min
Perda de potência	< 0,8%
THDi	< 3%
Fornecimento de energia	Fonte de alimentação dupla
Potência de controlo	380VAC, 220VAC/220VDC
Modo de regulação da potência reativa	Ajuste contínuo e suave automático capacitivo e indutivo
Interface de comunicação	Ethernet, RS485, CAN, fibra óptica
Protocolo de comunicação	Modbus_RTU, Profibus, CDT91, IEC 61850- 103/104
Modo de execução	Modo de potência reativa constante do dispositivo, modo de potência reativa do ponto de avaliação constante, modo de fator de potência do ponto de avaliação constante, modo de tensão do ponto de avaliação constante e modo de compensação de carga
Modo paralelo	Operação de rede paralela multi-máquina, compensação global multi-bus e controlo de compensação global multi-grupo FC
Proteção	Supervoltagem CC da célula, subvoltagem CC da célula, sobrecorrente SVG, falha de acionamento, sobrevoltagem da unidade de alimentação, sobrecorrente, sobre temperatura e falha de comunicação; interface de entrada de proteção,interface de saída de proteção, funções anormais de alimentação do sistema e outras funções de protecção.
Tratamento de falhas	Adotar um projeto redundante para atender à operação N-2
Modo de arrefecimento	Refrigeração por água/refrigeração por ar
Grau de IP	IP30 (interior); IP44 (exterior)
Temperatura de armazenamento	- 40°C- Não.+ 70°C
Temperatura de funcionamento	- Trinta e cinco°C- Não.+40°C
Humidade	< 90% (25°C), sem condensação
Altitude	<= 2000m (acima de 2000m personalizados)
Intensidade do terremoto	Grau VIII
Nível de poluição	Grau IV
