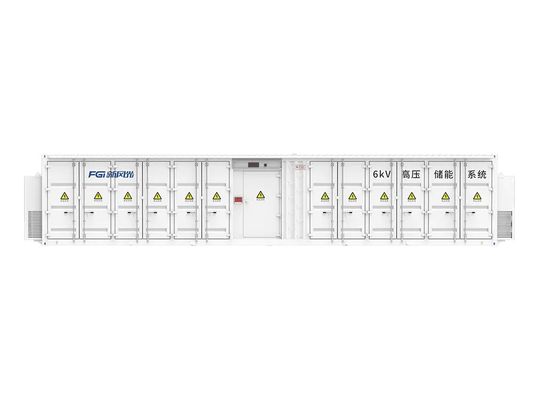

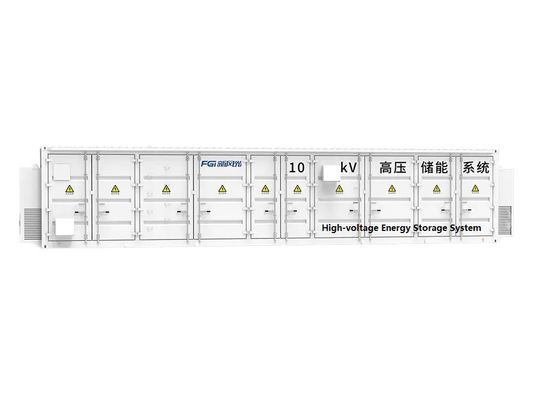

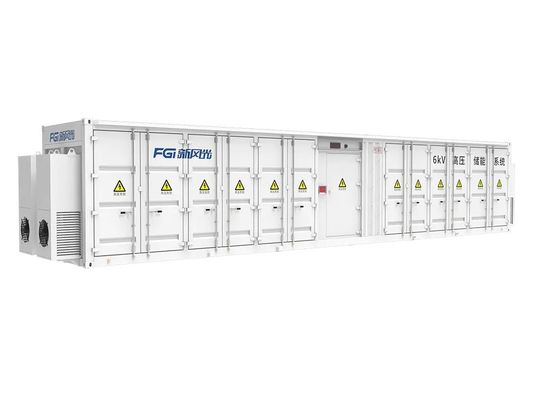

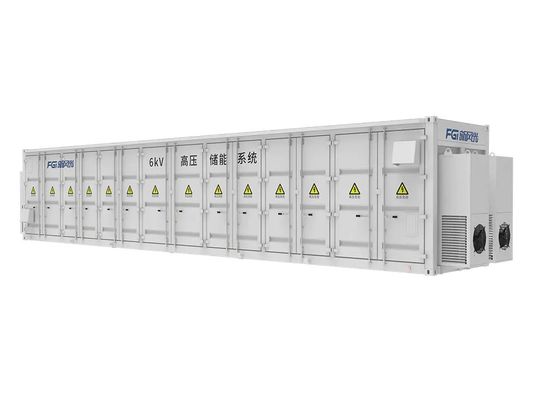

Sistema de armazenamento de energia em cascata de alta tensão personalizável 6kV ~ 35kV Fornecimento de energia multicanal

Armazenamento de energia para regulação de frequência

• Como funciona:Este sistema liga-se à rede (ou a uma microrede) para monitorizar as alterações da carga de potência em tempo real.Ele usa supercondensadores para liberar energia instantaneamente quando a demanda aumenta repentinamente (apoiando a estabilidade da rede) e absorver energia quando a demanda cai repentinamente (evitando picos de voltagem).
• Benefícios:Estabiliza a rede elétrica local, aumentando a segurança e a fiabilidade, especialmente para sistemas temporários ou isolados.
• Principais vantagens:
  • Detecção rápida:Rápido (menos de 1 segundo) e identifica com precisão os aumentos ou quedas de potência repentinos usando um algoritmo avançado.
  • Compensação inteligente:Estabiliza automaticamente a potência durante várias flutuações de carga (singular, contínua ou aleatória), minimizando o impacto na rede.
  • Conexão de rede limpa:Assegura uma integração suave da rede com ruído elétrico muito baixo (harmónicos de corrente < 3%) utilizando eletrónica de potência avançada.
  • Versátil:Também fornece suporte de energia reativa e pode funcionar como fonte de energia de reserva (modo off-grid) durante interrupções.

Armazenamento de energia para o barbeamento de pico

• Problema:A elevada procura de electricidade durante as horas de pico exerce uma pressão sobre a rede eléctrica, o que pode conduzir a ineficiência, custos operacionais elevados, potenciais escassez de energia (especialmente durante o verão),e desafios da integração de fontes de energia renováveis intermitentes (como a solar e a eólica).
• Solução:Sistemas de armazenamento de energia em larga escala.
• Como ajuda:Equilibra a oferta e a procura de energia armazenando energia quando a produção excede o consumo (especialmente a partir de energias renováveis) e liberando-a quando necessário.Isto melhora a estabilidade geral da rede e a qualidade da energia.
• Aplicação (barbear de pico / preenchimento de vale):Armazenar em baterias a eletricidade de baixo custo gerada fora das horas de pico ("horas de vale") e usar essa energia armazenada durante as horas de pico.
• Benefícios:Reduz a tensão sobre a rede durante as horas de pico e reduz os custos de eletricidade para os utilizadores finais, afastando o consumo de energia dos períodos de pico caros.

Vantagens

• O conjunto de baterias funciona com todas as células sob controlo.
• A alta qualidade da forma de onda de saída é alcançada sob baixa frequência de portadora.
• A eficiência do sistema é melhorada em mais de 3%.
• O despacho da rede é simplificado com uma velocidade de resposta rápida.
• O projeto de redundância da unidade de potência prolonga o tempo de operação sem falhas.
• O aumento da potência leva a vantagens de custo mais significativas e a benefícios de tamanho emergentes, juntamente com uma redução no número de interruptores primários para conexão.

Aplicações

Característicase Benefícios

• Nível de proteção elevado IP54, forte adaptabilidade ao ambiente

• Design integrado, conveniente para instalação e manutenção

• Conectado à rede sem transformador, elevada eficiência global

• Projeto de redundância automática, alta fiabilidade

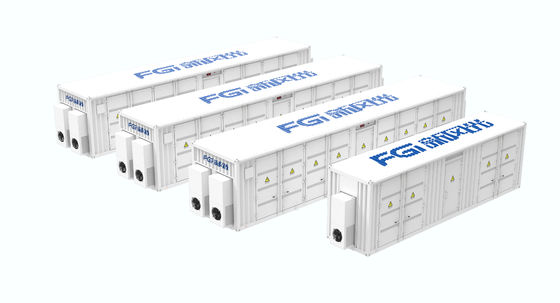

• Apoiar a ligação paralela de várias unidades, que pode ser rapidamente ampliada para 100 MW ou mais













Diagrama esquemático elétrico















- Geral montagem Diagrama















Potência nominal e dimensão



Classe de tensão (kV)	Potência nominal (MW)	Capacidade nominal (MWh)	Peso (t)	Número	Dimensão ((m)
					Largura ((W)	Profundidade ((D)	Altura ((H)
6	2	2	48	1	15	2.438	3
	2	4	90	2	15	2.438	3
	3	3	75	2	15+7	2.438	3
	3	6	126	3	10	3	2.85
10	4	4	120	3	11	3	2.85
	4	8	145	3	13	3	2.85
	5	5	135	3	13	3	2.85
	5	10	165	3	14.2	3	2.85
	10	10	168	3	14.2	3	2.85
	10	20	320	6	14.2	3	2.85
35	10	10	282	6	15	3.2	3.1
	10	20	348	6	15	3.2	3.1
	12	12	288	6	15	3.2	3.1
	12	24	336	6	16	3.2	3.1
	15	15	312	6	16	3.2	3.1
	15	30	450	9	14	3.2	3.1
	25	25	348	6	16	3.2	3.1
	25	50	696	12	16	3.2	3.1
	30	30	522	9	14	3.2	3.1
	30	60	936	18	14	3.2	3.1
	50	50	696	12	16	3.2	3.1
	50	100	1392	24	16	3.2	3.1
	100	100	1410	24	16	3.2	3.1
	100	200	2820	48	16	3.2	3.1

Nota:
As dimensões acima são apenas para referência, e a empresa reserva-se o direito de atualizar e melhorar o produto.





































---
