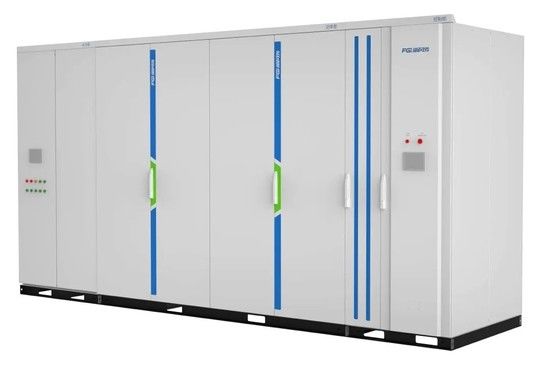

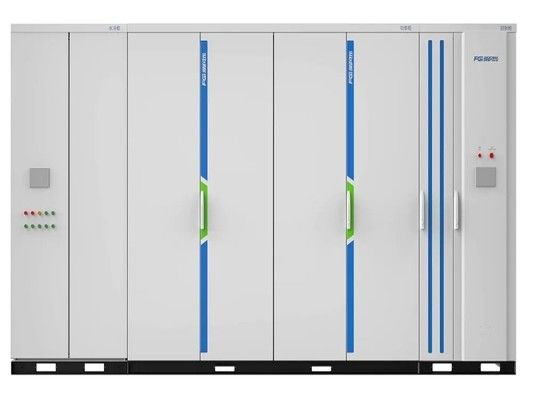

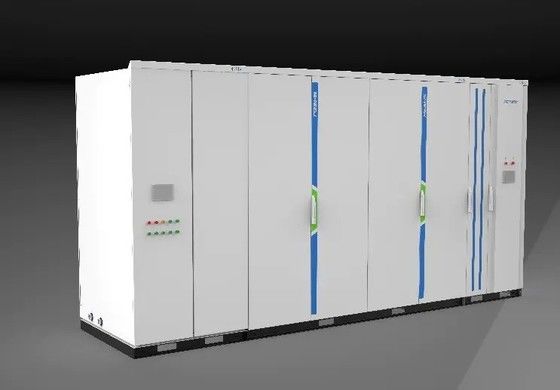

FGI 6-10kV Gerador de Var Estático SVG Interior Solução final para compensação de energia reativa e filtragem harmónica

FGI 6-10kV Gerador de Var Estático SVG Interior Solução final para compensação de energia reativa e filtragem harmónica

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Documento:

FGI SVG STATCOM profile.pdf

Destacar:

Gerador de Var estático SVG interno

Gerador de Var estático SVG de 10 kV

Gerador de Var estático SVG de 6 kV

Descrição do produto

FGI 6 ~ 10kV Indoor SVG Static Var Generator: Sua Solução de Alta Qualidade para Compensação de Potência Reativa Confiável, Filtragem Harmônica e Estabilidade do Sistema Melhorada

Gerador de Var estático de 6 kV (SVG) Tipo refrigerado a ar
Classe de tensão ((kV)	Capacidade nominal ((Mvar)	Dimensão - Não, não, não.	Peso ((kg)	Tipo de reator
6	1.0 ¢2.0	330014002400	2290 ¢ 2850	Reator de núcleo de ferro
	3.0	340014002400	3060	Reator de núcleo de ferro
	4.0 ¢5.0	480014002400	3750 4260	Reator de núcleo de ferro
	6.0 ¢7.0	360014002400	2750 ¢ 3450	Reator de núcleo de ar
	8.0 ¢ 12.0	560014002400	4600 ¢ 5000	Reator de núcleo de ar

6 kVVa estáticor Gerador ((SVG) Tipo refrigerado a líquido
Classe de tensão ((kV)	Capacidade nominal ((Mvar)	Dimensão - Não, não, não.	Peso ((kg)	Tipo de reator
6	1.0990	520014002600	2550	Reator de núcleo de ar
6	10.0 ¢ 15.0	580014002600	2750	Reator de núcleo de ar

10 kVVa estáticor Gerador ((SVG) Tipo refrigerado a ar
Classe de tensão ((kV)	Capacidade nominal ((Mvar)	Dimensão - Não, não, não.	Peso ((kg)	Tipo de reator
10	1.0 ¢2.0	450014002600	2000 ¢ 3150	Reator de núcleo de ferro
	3.0	450014002600	2000 ¢ 3600	Reator de núcleo de ferro
	4.0	450014002600	2000 ¢ 4000	Reator de núcleo de ferro
	5.0	450014002600	4500	Reator de núcleo de ferro
	6.0	340014002600	2500	Reator de núcleo de ar
	7.08.0	690014002600	6350	Reator de núcleo de ferro
	9.0 ¢10.0	560014002600	4200	Reator de núcleo de ar
	11.0 ¢ 12.0	570014002600	4200	Reator de núcleo de ar
	13.0210	950014002600	7 000 ‰ 9 200	Reator de núcleo de ar

Gerador de Var estático de 10 kV (SVG) Tipo refrigerado a líquido
Classe de tensão ((kV)	Capacidade nominal ((Mvar)	Dimensão - Não, não, não.	Peso ((kg)	Tipo de reator
10	1.0 ¢10.0	520014002400	2850	Reator de núcleo de ar
	11.0 ¢ 15.0	580014002400	3050	Reator de núcleo de ar
	16.0 ¢ 25.0	870014002400	3850 ¥4450	Reator de núcleo de ar

Vantagens

Utiliza uma estrutura de três níveis (topologia), reduzindo o estresse de tensão em IGBTs individuais e diminuindo o du/dt.

- Não. FGI 6-10kV Gerador de Var Estático SVG Interior Solução final para compensação de energia reativa e filtragem harmónica 0

Emprega um circuito de filtro LCL, que absorve harmonicos de alta frequência.

- Não.

Velocidade de resposta rápida, com um tempo de resposta total de aproximadamente 3,8 ms.

- Não. FGI 6-10kV Gerador de Var Estático SVG Interior Solução final para compensação de energia reativa e filtragem harmónica 2

A plataforma de hardware é construída utilizando componentes de fabricantes de renome internacional, garantindo efetivamente a qualidade do produto.
Projeto de amostragem analógica de alta precisão.

Aplicação

Os produtos da série FGSVG podem ser amplamente utilizados na indústria petroquímica, sistema de energia, metalurgia, ferrovias eletrificadas, construção urbana e outras indústrias, tais como vários motores assíncronos,Transformadores, conversores de tiristor, conversores de frequência, fornos de indução, equipamentos de iluminação, fornos de arco elétrico, locomotivas elétricas, elevadores, guindastes, máquinas de estampagem, guindastes, elevadores, turbinas eólicas,elevadores, máquinas de soldadura elétricas, fornos de resistência, fornos de fundição de quartzo e outros equipamentos fornecem soluções de compensação e filtragem de potência reativa de alta qualidade e fiabilidade.

Os produtos da série FGSVG podem melhorar a capacidade de transmissão de energia, reduzir a perda de energia, compensar a potência reativa, controlar harmônicos, suprimir piscar, estabilizar a tensão da rede, equilibrar o sistema trifásico,alterar as características de amortecimento do sistema e melhorar a estabilidade do sistema;.

Especificações técnicas

Nome	Especificações
Voltagem nominal	6kV±10% 35kV±10%
Voltagem do ponto de avaliação	6kV±10% 35kV±10%
Voltagem de entrada	0.9 ~ 1.1pu; LVRT 0pu ((150ms), 0.2pu ((625ms)
Frequência	50/60 Hz; permitir flutuações de curta duração
Capacidade de produção	±0,1Mvar ±200 Mvar
Potência de arranque	± 0,005Mvar
Resolução da corrente de compensação	0.5A
Tempo de resposta	< 5 ms
Capacidade de sobrecarga	> 120% 1min
Perda de potência	< 0,8%
THDi	< 3%
Fornecimento de energia	Fonte de alimentação dupla
Potência de controlo	380VAC, 220VAC/220VDC
Modo de regulação da potência reativa	Ajuste contínuo e suave automático capacitivo e indutivo
Interface de comunicação	Ethernet, RS485, CAN, fibra óptica
Protocolo de comunicação	Modbus_RTU, Profibus, CDT91, IEC 61850- 103/104
Modo de execução	Modo de potência reativa constante do dispositivo, modo de potência reativa do ponto de avaliação constante, modo de fator de potência do ponto de avaliação constante, modo de tensão do ponto de avaliação constante e modo de compensação de carga
Modo paralelo	Operação de rede paralela multi-máquina, compensação global multi-bus e controlo de compensação global multi-grupo FC
Proteção	Supervoltagem CC da célula, subvoltagem CC da célula, sobrecorrente SVG, falha de acionamento, sobrevoltagem da unidade de alimentação, sobrecorrente, sobre temperatura e falha de comunicação; interface de entrada de proteção,interface de saída de proteção, funções anormais de alimentação do sistema e outras funções de protecção.
Tratamento de falhas	Adotar um projeto redundante para atender à operação N-2
Modo de arrefecimento	Refrigeração por água/refrigeração por ar
Grau de IP	IP30 (interior); IP44 (exterior)
Temperatura de armazenamento	-40°C+70°C
Temperatura de funcionamento	-35°C ≈ +40°C
Humidade	< 90% (25°C), sem condensação
Altitude	<= 2000m (acima de 2000m personalizados)
Intensidade do terremoto	Grau VIII
Nível de poluição	Grau IV

Base de produção: Jincheng Road, Zona de Desenvolvimento Económico, Condado de Wenshang, cidade de Jining, província de Shandong, China

Email: overseas@fengguang.com

Página web:www.fengguang.com.
