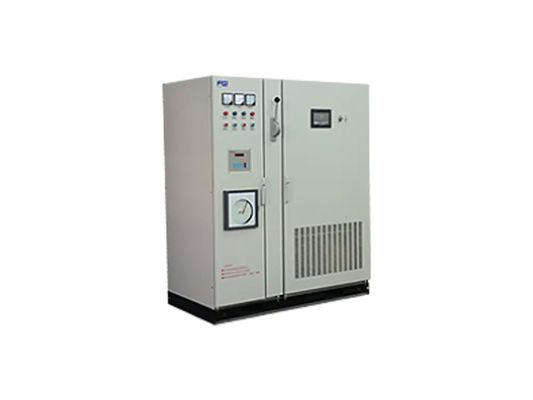

Especificação do produto
(1) A topologia do circuito principal adota uma estrutura de três níveis e utiliza dispositivos de potência de baixa tensão para realizar a saída do inversor de média tensão, com alta fiabilidade;
(2) Em comparação com o circuito de dois níveis, devido ao grande nível de saída, o lado de saída está ligado com filtro de passagem baixa RLC, o que melhora a tensão de saída e a forma de onda da corrente,e o motor funciona sem ruído e vibraçãoOs motores normais podem ser utilizados sem degradação;
(3) O dv/dt é relativamente pequeno, o que melhora a compatibilidade electromagnética do conversor de frequência;
(4) Pode estabilizar automaticamente a flutuação da tensão no lado da rede eléctrica;
(5) A tensão de partida pode ser compensada; se o terminal de saída for ligado por um cabo longo, a perda de tensão no cabo pode ser melhor compensada;
(6) O interruptor de conversão de potência/frequência (especial para cargas de bombas submersíveis elétricas) está instalado no gabinete.
Tabela especificação nominal do inversor da série FG3000
| Tensão nominal | Modelo não. | Potência nominal ((kW) | Corrente nominal ((A) |
| 3AC 1140V | FG3000-037G-11 | 37 | 23 |
| FG3000-045G-11 | 45 | 28 | |
| FG3000-055G-11 | 55 | 34 | |
| FG3000-075G-11 | 75 | 48 | |
| 3 AC 2300V | FG3000-125G-23 | 125 | 39 |
| FG3000-200G-23 | 200 | 62 |
Nota: Quando o inversor da série GD3000 for utilizado para bombas submersíveis elétricas, a seleção do modelo deve seguir a corrente de funcionamento máxima, devido ao nível de tensão múltipla.
