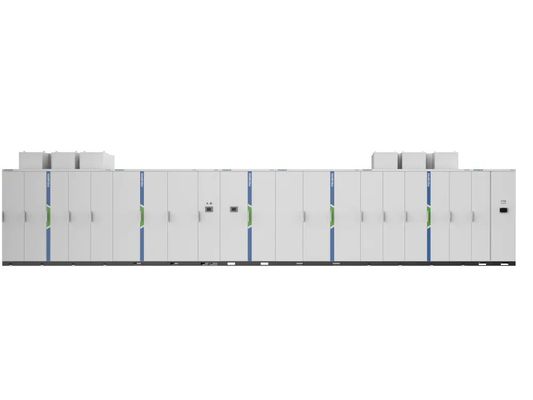

G7 Refrigeração por líquido Acionamento de alta tensão de frequência variável VFD 6kV 10kV

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Classificação de potência:

6kV: 6000kW-12000kW; 10kV: 10500kW-20000kW

Método de arrefecimento:

Refrigerar líquido

Tensão de saída:

Três fases 0-6 kV, 0-10 kV

Número de fase de entrada:

Três fases

Frequência de entrada:

50Hz, 60Hz

Voltagem de entrada:

6 kV, 10 kV

Destacar:

Dispositivos VFD G7

motor de alta tensão de frequência variável

VFD de alta tensão de arrefecimento por líquido

Descrição do produto

G7 Refrigerador de líquido de alta tensão de frequência variável (VFD)

Características

1. gabinete da unidade de energia

Principais componentes:

Unidade de alimentação (incluindo HV-IGBT), sensor de corrente, condutor de refrigeração de água.

Funções principais:

O controlo do HV-IGBT permite realizar a função de regulação da velocidade de conversão de frequência e a função de desvio automático da unidade;
Com base na tecnologia de deslocamento de fase de portador, as unidades de potência produzem ondas senoideas perfeitas em série;
A conduta tem um meio de arrefecimento incorporado, que é accionado pela bomba de circulação.

2- Refrigerador de água.

Principais componentes:

Bomba de circulação principal, filtro, tubulação de circulação, radiador de ar.

Funções principais:

A bomba de circulação principal promove a circulação recíproca do meio de arrefecimento entre o radiador de ar e o dispositivo de potência para obter o efeito de dissipação de calor;
A tubulação de circulação é equipada com um reservatório de água de alto nível como dispositivo tampão de estabilização de tensão,que mantém uma pressão constante para o sistema e pode absorver o meio de arrefecimento no sistema.
A alteração de volume assegura o funcionamento normal de todo o sistema.

3Conceito de circuito de acionamento e design de barra de autocarro

Maior fiabilidade
Maior densidade de potência
Picos de tensão mais baixos

4. Carga típica

Principais componentes:
Soprador de alto forno, compressor de oxigénio, ventilador de corrida induzido pela caldeira, ventilador de escape principal de sinterização, ventilador, bomba de água e outras cargas.

Tabela 3.8 Série JD-BP37-W (6kV) Número e dimensão do modelo ((com armário de comutação)

Dimensionamento	Modelo não.	Potência nominal	Dimensões e peso LarguraProfundidadeAlta(mm)	Peso ((kg)
	JD-BP37-6000FF1MW ~JD-BP37-7000FF1MW	6000 ~ 7000	1010017002600	16800~17700
	JD-BP37-8000FF1MW ~JD-BP37-11500FF1MW	8000~11500	1030018002800	21300 ~ 26500

Nota:

1. As dimensões acima são apenas para referência.

2. Devido à atualização do produto, o conteúdo deste manual será atualizado regularmente.

O manual do produto mais recente;

3Para mais informações, por favor, escaneie o código QR à direita ou entre no site da empresa.

Tabela 3.9 Série JD-BP38-W (10kV) Número e dimensão do modelo ((com armário de comutação)

Dimensionamento	Número do modelo.	Potência nominal	Dimensões e peso LarguraProfundidadeAlta(mm)	Peso ((kg)
	JD-BP38-10500FF1MW ~JD-BP38-11500FF1MW	10500~11500	1540017002600	26500 ~ 27900
	JD-BP38-14000FF1MW ~JD-BP38-19000FF1MW	14000~19000	1580018002800	32100 ~ 39100

Nota:

1. As dimensões acima são apenas para referência.

2. Devido à atualização do produto, o conteúdo deste manual será atualizado regularmente.

O manual do produto mais recente;

3Para mais informações, por favor, escaneie o código QR à direita ou entre no site da empresa.

Base de produção: Jincheng Road, Zona de Desenvolvimento Económico, Condado de Wenshang, cidade de Jining, província de Shandong, China

Email: overseas@fengguang.com

Página web:www.fengguang.com
